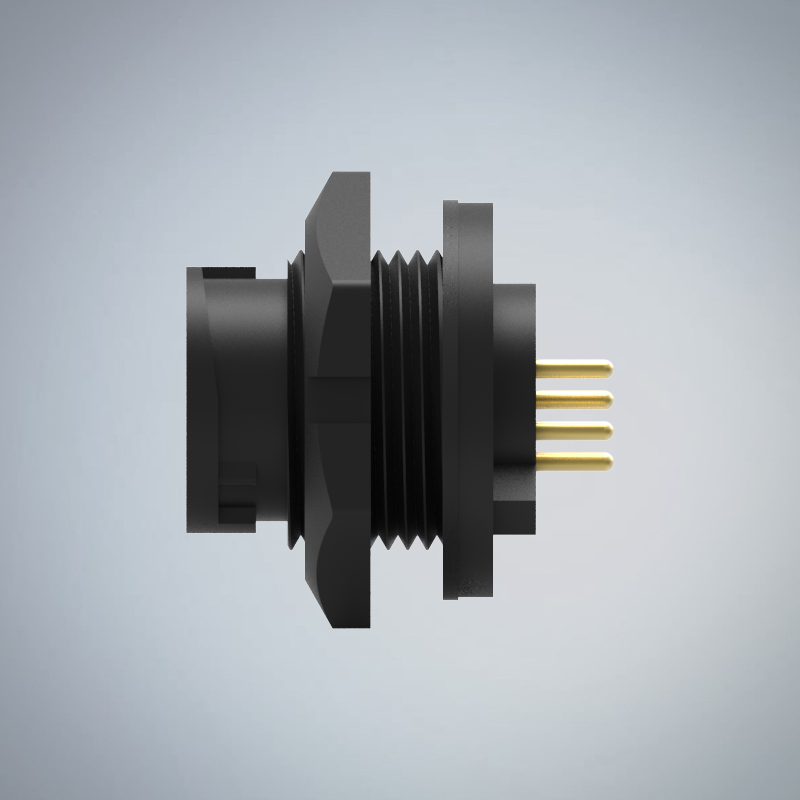

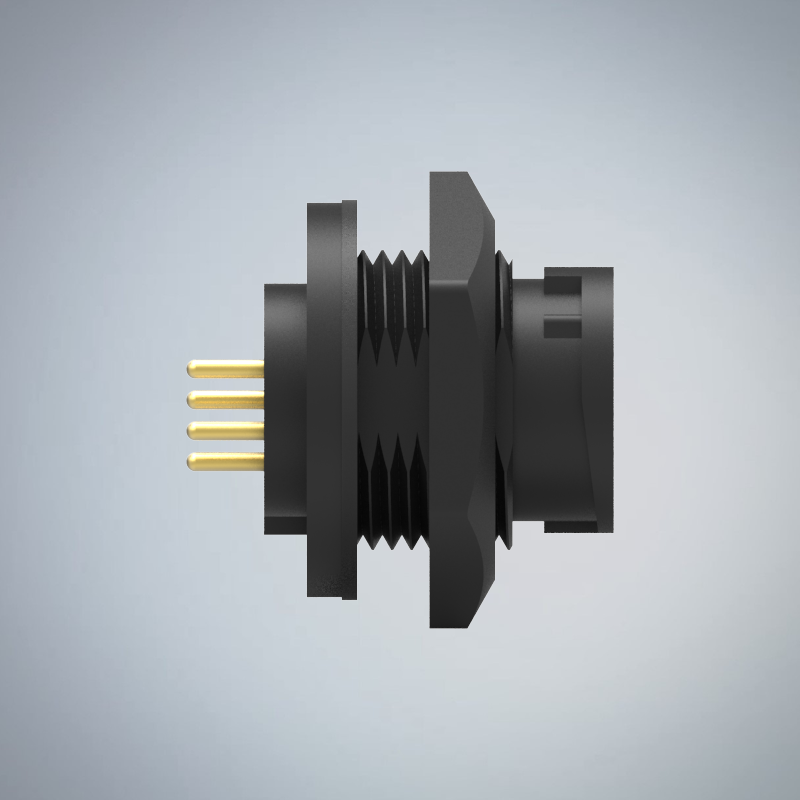

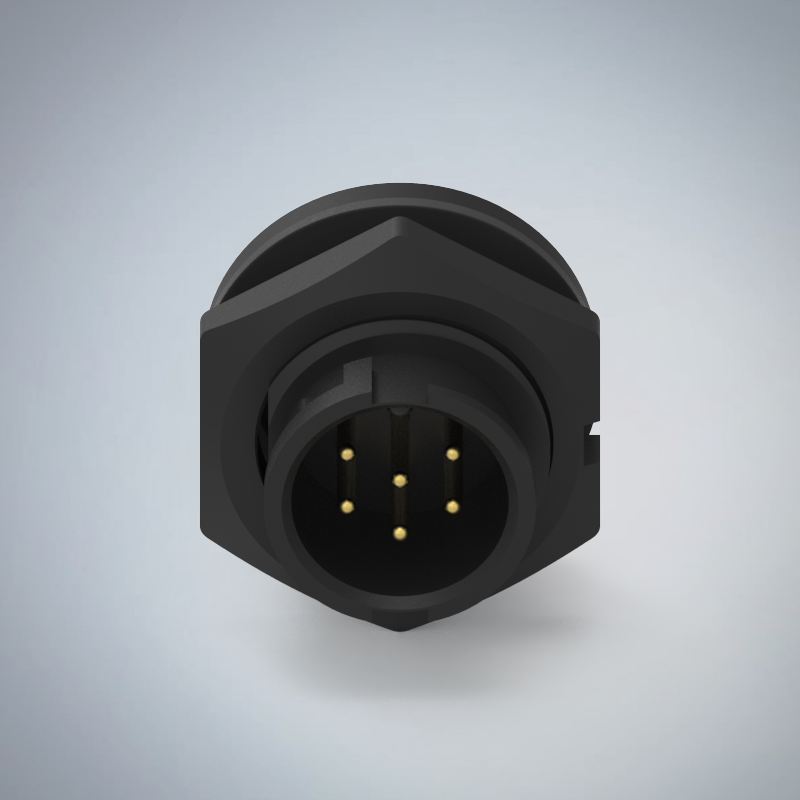

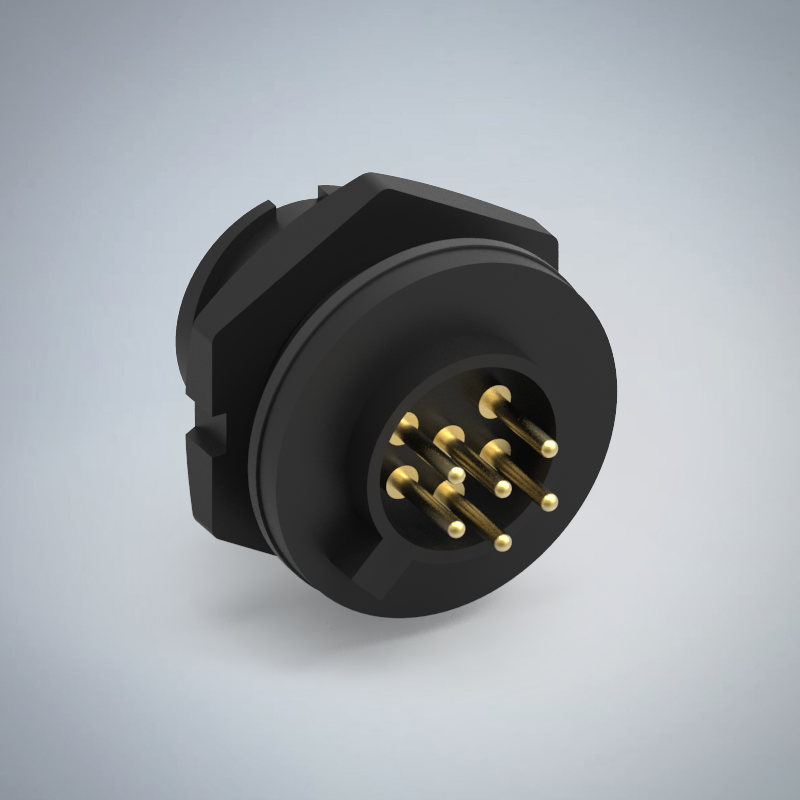

B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器是一種塑膠且具有高防水、防塵性能的連接器。主要應用於需要高可靠性及穩定性的電動車充電系統、LED照明系統、工業自動化、太陽能設備等領域。此款連接器具有6P(六個引腳)設計，並且採用前鎖連接方式，兼具焊板和防水特性，適用於環境苛刻，要求防水防塵的場所。

B SIZE-6P(M)前鎖板端插板式防水連接器主要特點



 優異的防水防塵性能(IP67等級)

此B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器符合IP67防護等級，能有效防止水分、灰塵以及其他外界雜質的侵入。其防水結構主要依賴於高精度的密封膠圈，這些材料經過嚴格測試，能在短時間浸水環境下保持完整密封。此外，連接器在設計上採用的多層防水屏障技術，包括插接區域的防水密封點，確保在插拔過程中也能有效阻止水氣滲入。此類防水性能使得B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器適合在各種惡劣環境中使用，例如戶外設備、航海設備、地下工程和暴露於潮濕環境的工業應用中。這不僅提高了設備的可靠性，還大大延長了連接器的使用壽命，降低維護頻率和運行成本。



 前鎖設計，簡單穩固又安全

此B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器的前鎖結構是一大亮點，旨在提高連接的穩固性和易操作性。前鎖機制的核心在於半牙的卡扣設計，當兩端連接器對接時，前鎖機構會自動卡入，提供明確的卡位反饋，避免因震動或外力導致的鬆脫問題。這種結構非常適合需要頻繁插拔或受到高機械應力的應用場警，例如工業自動化設備和移動設備。此外，前鎖結構還有助於提升防水性能，因為在鎖緊的狀態下，密封圈能更緊密地貼合，有效防止水氣滲入。



 插板式連接，簡單可靠

此B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器採用了焊板式設計，讓該連接器能直接焊接到電路板(PCB)上，提供穩定的電氣接觸與機械支撐。這種設計簡化了設備內部的佈線結構，消除了傳統接線方式可能帶來的接觸不良問題，也讓整體設備的製造成本得以降低。對於需要量產的電子設備來說，插板式連接器可以顯著提升生產效率。

此外，插板式的連接器能與PCB牢固結合，即使在高震動或頻繁操作的環境中也不會輕易脫落或鬆動。這使其特別適合用於工業機械設備、電子控制模組或戶外設備中，提供更可靠的性能。同時，焊接點的設計經過嚴格計算，確保導電性良好且能耐受高電流或高功率運行需求，進一步提升整體連接的穩定性。



 高電流承載能力

此B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器特別設計用於高電流傳輸，每PIN能承載5A電流，滿足高功率設備的需求。其內部導體材質選用高導電率的銅合金，並經過鍍錫或鍍金處理以降低接觸電阻，同時增加耐腐蝕性焊壽命。這種高電流承載能力確保了在大功率應用中的穩定性和可靠性，即使在長時間運行的情況下也能保持低發熱特性。此外，連接器地觸點設計採用了優化結構，特別適用於工業設備、電動車、高功率LED照明以及其他需要穩定大電流的應用場合。



 耐高溫與低溫性能

此B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器具有良好的高溫與低溫耐受能力。適應範圍通常在-40°C~105°C。這意味著它能夠在極端溫度條件下穩定運行，無論是在高溫設備中還是寒冷環境下，都能保證其性能不受影響。



 簡易安裝與維護

B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器安裝過程簡單，並且可以輕鬆實現線纜的焊接連接。由於前鎖設計的便捷性焊連接的可靠性，維護工作也相對輕鬆，減少了維護成本和時間。



 高可靠性的電子接點

B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器在焊接上不僅提供物理的穩固接觸，還能保證長期運行中的電子接點不會因接觸不良而信號傳輸。這對於需要精確數據傳輸的系統尤為重要，如工業控制或機器人操作等。

B SIZE-6P(M)前鎖板端插板式防水連接器應用領域



 工業自動化設備

在工業自動化領域，穩定的電力供應焊可靠的連接是確保設備高效運行的關鍵，B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器的高電流承載能力和防水設計使其非常適合用於自動化設備中。例如機械手臂、輸送帶系統、數控機床和其他工業設備。該連接器的板端前鎖設計能提供牢固的固定效果，避免因機械震動導致地連接不良的問題，從而確保生產線的穩定運行。此外，其焊線式結構支持靈活的線纜佈局，方便工程師在設備內部進行定制化布線，特別是在空間有限或需要多重連接的情況下。防水性能則保障了連接器在潮濕、粉塵較多的工業環境中依然能正常運作，減少維修頻率並延長設備壽命，使其成為工業自動化領域的理想選擇。



 電動車與新能源設備

電動車和新能源設備對電氣連接的要求非常高，尤其涉及高電流傳輸的場景。B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器能提供穩定的大電流傳輸，適用於電動車充電系統中的充電模組、電池模組和動力傳輸單元。此外，其防水等級高達IP67或以上，能夠應對戶外充電樁在各種惡劣天氣條件下的使用需求，無論是下雨或高濕環境都能保證穩定運行。板端前鎖結構可提供快速且牢固的安裝方式，減少設備的安裝時間，同時避免因高頻使用或外力影響導致的接觸鬆脫。該連接器也適用於太陽能發電系統和電力發電設備，為逆變器、蓄電池和控制模組之間提供可靠的電力連接，是新能源領域不可或缺的解決方案。



 戶外LED照明與顯示屏

戶外LED照明和顯示屏系統需要長期暴露於各種自然環境中。如雨水、塵土和極端溫差，對電氣連接的防水、防塵能力提出了嚴苛要求。B SIZE-6P(M)快鎖半牙板端前鎖插板式防水連接器具備卓越的防水性能，能在這些惡劣條件下穩定運行，為LED設備提供持續穩定的電力輸送。其高電流承載能力使其適用於大功率LED燈具或大型顯示屏模組，滿足高亮度和高效能的需求。此外，焊線式設計可減少接觸電阻，確保電能傳輸過程中的效率和穩定性。該連接器的耐久性也能降低設備維護的頻率和成本，成為戶外照明工程、廣告顯示屏和舞台燈光設備的理想解決方案。
